PV Roof Kliploks: ກົງກັບໂປຣໄຟລ໌, ຕິດຕັ້ງຢ່າງຖືກຕ້ອງ

Hພະລັງງານ onor, ຜູ້ສະຫນອງມືອາຊີບຊ່ຽວຊານໃນອຸປະກອນເສີມຂອງລະບົບການຕິດຕັ້ງ PV. ຈາກ kliploks ມຸງກັບ rails ຈັບຄູ່, ພວກເຮົາສະເຫນີໃຫ້ຄົບຊຸດຂອງການແກ້ໄຂຫນຶ່ງຢຸດ. kliploks ຂອງພວກເຮົາກວມເອົາປະເພດມຸມ, ຢືນ, seam, trapezoidal, ແລະການອອກແບບປະສົມປະສານຫລ້າສຸດ, ເຂົ້າກັນໄດ້ກັບແຜ່ນເຫຼັກ profiled ເກືອບທັງຫມົດໃນຕະຫຼາດ, ມີການປັບແຕ່ງທີ່ບໍ່ແມ່ນມາດຕະຖານ. ໃນດ້ານລົດໄຟ, ພວກເຮົາຈັດວາງລາງລົດໄຟອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະຕົວເຊື່ອມຕໍ່ສະແຕນເລດໃນລັກສະນະຕ່າງໆເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການການໂຫຼດແລະ span ທີ່ແຕກຕ່າງກັນ. ບໍ່ວ່າເຈົ້າເປັນບໍລິສັດ EPC, ຜູ້ຕິດຕັ້ງ, ຫຼືຜູ້ທີ່ຈ່າຍຄ່າໃບບິນຕົວຈິງ – Xiamen Honor Energy ໄດ້ໃຫ້ເຈົ້າຄຸ້ມຄອງດ້ວຍຜະລິດຕະພັນທີ່ແຂງ ແລະ ວ່ອງໄວ, ບໍ່ຫຍຸ້ງຍາກ.

ໃນປັດຈຸບັນ, ກ່ຽວກັບ kliploks ມຸງ: ວຽກເຮັດງານທໍາຕົ້ນຕໍຂອງພວກເຂົາແມ່ນງ່າຍດາຍຫຼາຍ - ເຂົາເຈົ້າກັດໃສ່ຕາມສັນຫລັງທີ່ຍົກຂຶ້ນມາຂອງມຸງເຫຼັກແລະຍຶດ PV rail ແລະລະບົບກະດານທັງຫມົດ. ໃຫ້ພວກເຮົາທໍາລາຍມັນລົງເລັກນ້ອຍ.
ກ່ອນອື່ນ ໝົດ, ພວກເຂົາຮັກສາກະດານຢ່າງ ໝັ້ນ ຄົງ. ນັ້ນແມ່ນຈຸດທັງຫມົດ - ໃຫ້ແນ່ໃຈວ່າໂມດູນຂອງເຈົ້າຢູ່ຜ່ານຝົນ, ລົມ, ຫຼືສະພາບອາກາດໃດກໍ່ຕາມ.
ອັນທີສອງ - ແລະນີ້ແມ່ນຂະຫນາດໃຫຍ່ສໍາລັບມຸງແບບມຸມແລະ seam ຢືນ - kliploks ເຫຼົ່ານີ້ບໍ່ຈໍາເປັນຕ້ອງມີຮູເຈາະດຽວ. ບໍ່ມີຮູຫມາຍຄວາມວ່າບໍ່ມີການຮົ່ວໄຫຼ. ທ່ານຮັກສາການກັນນ້ໍາຕົ້ນສະບັບຂອງຫລັງຄາ intact, ຊຶ່ງເປັນສິ່ງທີ່ທ່ານຕ້ອງການໃນເວລາທີ່ທ່ານກໍາລັງຈັດການກັບໂຮງງານຜະລິດຫຼືສາງ rooftops. ນີ້ເຮັດໃຫ້ພວກເຂົາເຫມາະສົມດີສໍາລັບຫລັງຄາອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ຫຼືສາງ.

ການປັບປຸງຄວາມຕ້ານທານລົມ – ບາງ kliploks ຖືກອອກແບບໂດຍສະເພາະເປັນປະເພດຕ້ານການຍົກ, ສະຫນອງພະລັງງານການຖືພິເສດຕໍ່ກັບກໍາລັງແຮງຍົກທີ່ແຂງແຮງໃນພະຍຸ.

ການຮອງຮັບໂຄງສ້າງກະດູກຂ້າງທີ່ແຕກຕ່າງກັນ – kliploks ສາມາດຖືກສ້າງຂື້ນເອງເພື່ອໃຫ້ເຫມາະສົມກັບຮູບຮ່າງແລະຂະຫນາດທີ່ແນ່ນອນຂອງແຜ່ນເຫຼັກ, ຮັບປະກັນຄວາມເຫມາະສົມ.
ນອກເຫນືອຈາກນີ້, kliploks ຍັງຖືກໃຊ້ໃນລະບົບປ້ອງກັນພະຍຸໄຕ້ຝຸ່ນ, ອຸປະກອນປ້ອງກັນຫິມະ, ແລະແມ້ກະທັ້ງການແກ້ໄຂແຜ່ນອາລູມິນຽມທີ່ຕົກແຕ່ງຢູ່ເທິງຫລັງຄາ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນຂອງ kliploks ມຸງ

ບໍ່ມີການປະນີປະນອມກ່ຽວກັບການກັນນ້ໍາ - ນີ້ແມ່ນຈຸດຂາຍທີ່ໃຫຍ່ທີ່ສຸດ. ເນື່ອງຈາກບໍ່ມີການເຈາະຮູ, ເຍື່ອກັນນ້ໍາຕົ້ນສະບັບຍັງຄົງຢູ່. kliploks ທີ່ຢືນຢູ່, ໂດຍສະເພາະ, ກັດໂດຍກົງໃສ່ແຄມທີ່ຖືກລັອກ, ເກືອບຈະກໍາຈັດຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼ.



ການຕິດຕັ້ງໄວ – ອົງປະກອບຫຼາຍອັນສາມາດຖືກປະກອບກ່ອນໃນໂຮງງານ; ຢູ່ໃນເວັບໄຊ, ທ່ານພຽງແຕ່ clip ໃຫ້ເຂົາເຈົ້າເຂົ້າໄປໃນສະຖານທີ່ແລະ tighten bolts ໄດ້. ນີ້ຊ່ວຍປະຢັດທັງເວລາແລະແຮງງານ.
ນ້ຳໜັກເບົາ ແລະ ທົນທານຕໍ່ການກັດກ່ອນ - kliploks ສ່ວນຫຼາຍແມ່ນເຮັດດ້ວຍໂລຫະປະສົມອາລູມີນຽມ (ເຊັ່ນ: 6063-T5 ຫຼື 6005-T5) ທີ່ມີພື້ນຜິວເປັນ anodised. ພວກເຂົາເພີ່ມການໂຫຼດເພີ່ມເຕີມເລັກນ້ອຍໃສ່ມຸງແລະຜ່ານການທົດສອບການສີດເກືອ 1,000 ຊົ່ວໂມງຫຼືຫຼາຍກວ່ານັ້ນ.



ແຕ່ພວກມັນມີຂໍ້ບົກຜ່ອງຄືກັນ – ເຖິງແມ່ນວ່າບໍ່ເຈາະ, kliploks ບໍ່ໄດ້ຖືກຜູກມັດຢ່າງຖາວອນກັບຫລັງຄາ. ພາຍໃຕ້ການໂຫຼດຂອງລົມ, ຫິມະ, ຫຼືແຜ່ນດິນໄຫວໃນໄລຍະຍາວ, ພວກມັນອາດຈະຄ່ອຍໆຜ່ອນຄາຍຫຼືແມ້ກະທັ້ງແຍກອອກ. ດັ່ງນັ້ນ, ການກວດກາເປັນປົກກະຕິແມ່ນມີຄວາມຈໍາເປັນ.
ຕ້ອງມີການກວດສອບຄວາມອາດສາມາດຮັບນໍ້າໜັກກ່ອນ – ຫລັງຄາເຫຼັກທີ່ມີໂຄງສ້າງມີຂີດຈຳກັດຄວາມສາມາດໃນການຮັບນໍ້າໜັກ. ນ້ໍາຫນັກເພີ່ມເຕີມຈາກລະບົບ PV ຈະຕ້ອງບໍ່ເກີນການໂຫຼດຂອງການອອກແບບຕົ້ນສະບັບ. ການປະຕິບັດອຸດສາຫະກໍາແນະນໍາປະມານ 0.15 kN / m²ສໍາລັບການໂຫຼດໃຫມ່; ໃນຄວາມເປັນຈິງ, ນ້ ຳ ໜັກ ທັງໝົດຂອງແຜງບວກກັບລະບົບຍຶດຕິດ ມັກຈະຢູ່ລະຫວ່າງ 20 ຫາ 35 ກິໂລຕໍ່ຕາແມັດ. ສະເຫມີໄດ້ຮັບຮູບແຕ້ມໂຄງສ້າງຕົ້ນສະບັບແລະດໍາເນີນການກວດສອບການໂຫຼດກ່ອນທີ່ຈະຕິດຕັ້ງ.

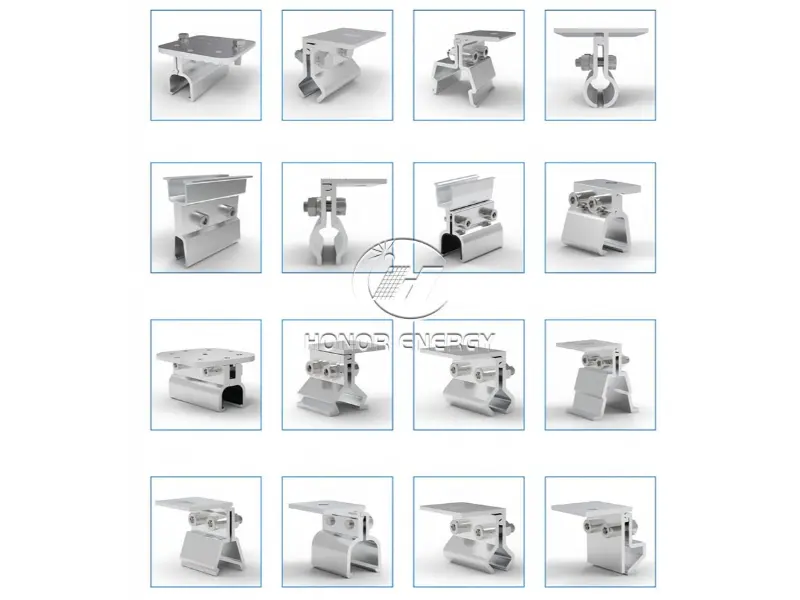

ປະເພດຕົ້ນຕໍຂອງ Kliploks ມຸງ

ທາງເລືອກຂອງ kliplok ແມ່ນຂຶ້ນກັບໂປຣໄຟລ໌ຂອງແຜ່ນເຫຼັກ. ຮູບຮ່າງ rib ທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີການອອກແບບ kliplok ທີ່ແຕກຕ່າງກັນ.

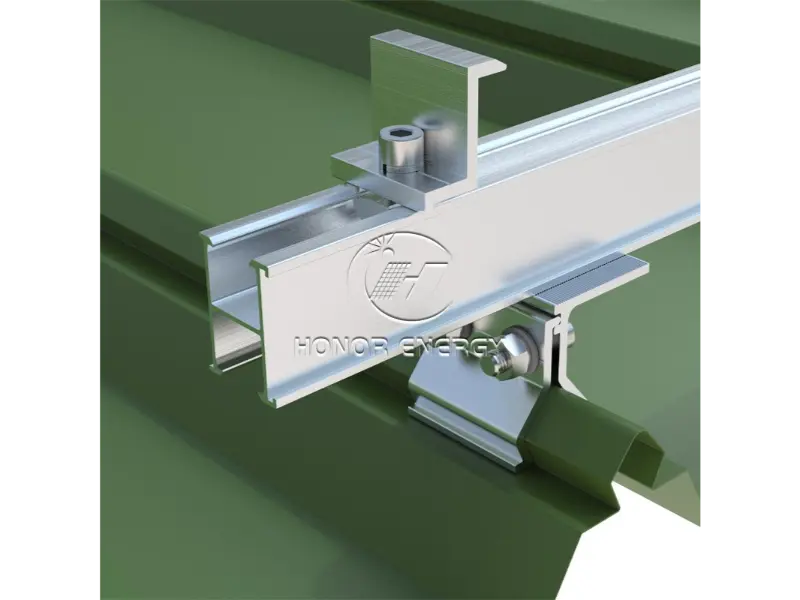

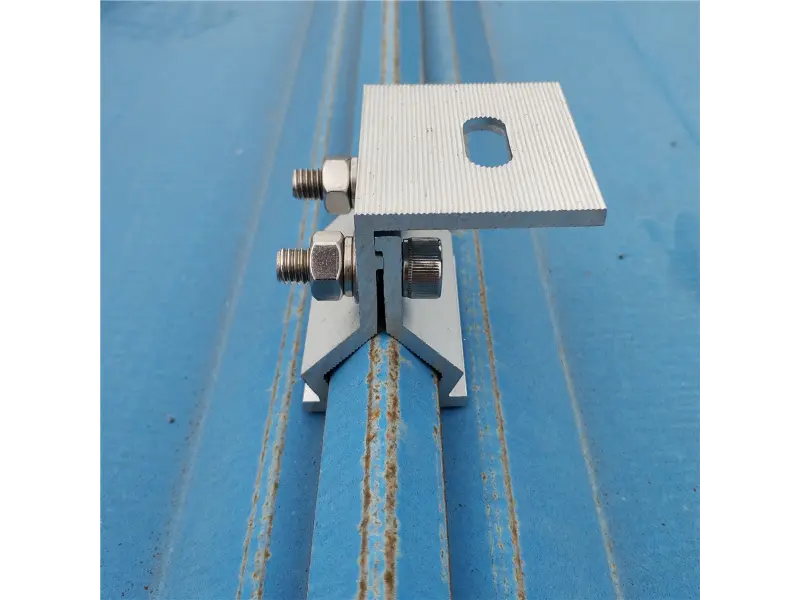

kliploks ປະເພດມຸມ

ໂຄງສ້າງຫຼັງຄາທີ່ກົງກັນ: ແຜ່ນເຫຼັກກ້າປະເພດມຸມ (ແບບທົ່ວໄປ: 470, 760, 820, ແລະອື່ນໆ).
ແຜ່ນມຸມສາກມາພ້ອມກັບກະດູກມຸມນັ້ນ – ມັນເປັນຮູບຮ່າງທີ່ສົມບູນແບບສໍາລັບ kliplok ທີ່ຈະຈັບໃສ່. kliploks ຂອງພວກເຮົາມີຄາງກະໄຕທີ່ຖືກອອກແບບມາເພື່ອກັດຂວາໃສ່ກະດູກຂ້າງນັ້ນ, ແລະສ່ວນທີ່ດີທີ່ສຸດບໍ? ເຈົ້າບໍ່ເຈາະຮູດຽວຜ່ານຫລັງຄາ. ການຕິດຕັ້ງແມ່ນກົງໄປກົງມາ: ວາງອາລູມິນຽມ kliplok ຢູ່ເທິງ rib ແລະ tighten bolts.
ໃນປັດຈຸບັນ, kliplok ປະເພດມຸມປະສົມປະສານແມ່ນມີຢູ່ເຊິ່ງລົບລ້າງຄວາມຕ້ອງການສໍາລັບການຕິດຕັ້ງລາງລົດໄຟທັງຫມົດ - ໂມດູນສາມາດແກ້ໄຂໄດ້ໂດຍກົງກັບ kliplok, ຫຼຸດຜ່ອນເວລາການຕິດຕັ້ງຢ່າງຫຼວງຫຼາຍ.

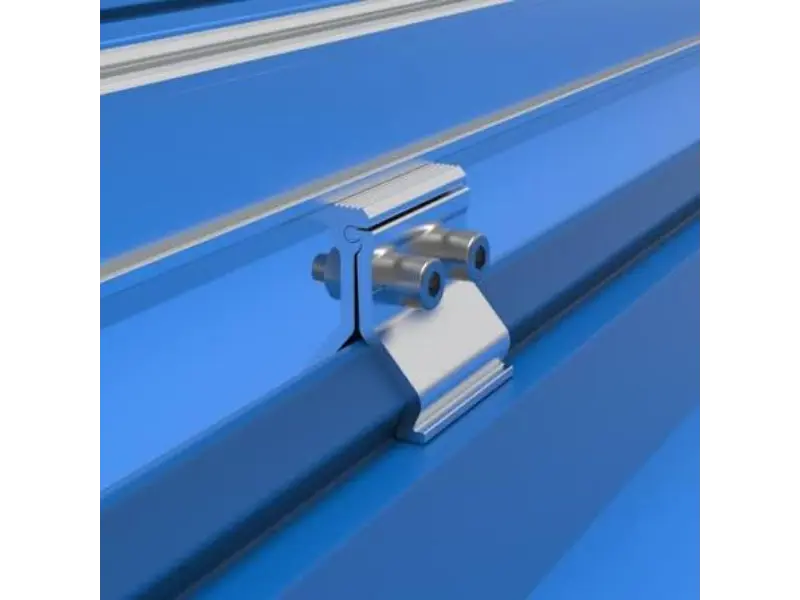

Standing-Seam kliploks

ການຈັບຄູ່ໂປຣໄຟລ໌ມຸງຫຼັງຄາ: ແຜ່ນເຫຼັກກ້າທີ່ເຮັດດ້ວຍໂຄງສ້າງແບບຢືນ (ແບບທົ່ວໄປ: 400, 430, ແລະອື່ນໆ).
ribs ຂອງແຜ່ນເຫຼົ່ານີ້ແມ່ນຍົກຂຶ້ນໃນແນວຕັ້ງແລະ interlocked. kliploks ພຽງແຕ່ຕິດໃສ່ seam ຕັ້ງ - ອີກເທື່ອຫນຶ່ງ, ບໍ່ຈໍາເປັນຕ້ອງເຈາະ. ໃນໂຄງການໃນໂລກທີ່ແທ້ຈິງເຊັ່ນໂຮງງານຜະລິດ semiconductor PV ເທິງຫລັງຄາ Hefei BOE, kliploks stand-seam ທີ່ອອກແບບເອງໄດ້ຖືກນໍາໃຊ້ສໍາລັບລະບົບການຕິດຕັ້ງ.



ຮູບຊົງກາບ (T-type) kliploks

ໂປຣໄຟລມຸງທີ່ກົງກັນ: ແຜ່ນເຫຼັກກ້າຮູບຊົງຮູບຊົງ trapezoidal.
ແຜ່ນ trapezoidal ມີ ribs ຮູບ trapezoid ງ່າຍດາຍ, ໂດຍບໍ່ມີການລັກສະນະ locking ສະລັບສັບຊ້ອນຂອງປະເພດມຸມຫຼື stand-seam. ribs ເຫຼົ່ານີ້ບໍ່ໄດ້ສະຫນອງຈຸດ kliploking ທີ່ເຊື່ອຖືໄດ້; ດັ່ງນັ້ນ, ການປະຕິບັດມາດຕະຖານໃນປະຈຸບັນແມ່ນການນໍາໃຊ້ screws ແຕະດ້ວຍຕົນເອງທີ່ເຈາະແຜ່ນເຫຼັກແລະສະມໍເຂົ້າໄປໃນ purlins ຂ້າງລຸ່ມນີ້.
ຂໍ້ເສຍແມ່ນເຫັນໄດ້ຊັດເຈນ – ການເຈາະເຈາະຮູຊັ້ນກັນນ້ຳ, ສ້າງເສັ້ນທາງຮົ່ວທີ່ອາດຈະເກີດຂຶ້ນ. ສໍາລັບຫລັງຄາ trapezoidal, ມາດຕະການປ້ອງກັນນ້ໍາພິເສດແມ່ນສໍາຄັນ: ຕິດຕັ້ງແຜ່ນຢາງ EPDM ລະຫວ່າງ kliplok ແລະແຜ່ນເຫຼັກ, ແລະນໍາໃຊ້ sealant silicone ໂຄງສ້າງທີ່ທົນທານຕໍ່ດິນຟ້າອາກາດປະມານທຸກຮູ screw (ເຊິ່ງສາມາດຢູ່ໄດ້ຫຼາຍກວ່າ 10 ປີ). ໃນປີ 2023, ພາຍຸໄຕ້ຝຸ່ນ Nantong ໄດ້ໂຄ່ນລົ້ມ 12 ໂຄງການ PV - ຫຼາຍກວ່າ 60% ຂອງຄວາມລົ້ມເຫຼວແມ່ນໄດ້ຮັບການຕິດຕາມຈາກການກັດກ່ອນ ແລະ ຮອຍແຕກຢູ່ຈຸດທີ່ເຈາະ.



kliploks ປະສົມປະສານ

ນີ້ແມ່ນການອອກແບບທີ່ໃໝ່ກວ່າທີ່ກໍາຈັດການຍຶດຕິດ. kliplok ໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນປະສົມປະສານເປັນສິ້ນດຽວ, ນ້ໍາຫນັກເບົາແລະແຂງແຮງ. ໂມດູນ PV ສາມາດຕິດຕັ້ງໂດຍກົງໃສ່ kliplok, ປະຫຍັດຄ່າໃຊ້ຈ່າຍວັດສະດຸແລະປັບປຸງຄວາມສາມາດໃນການໂຫຼດ.





ການເລືອກແລະຄໍາແນະນໍາການຕິດຕັ້ງ

ຈັບຄູ່ປະເພດ kliplok ກັບໂປຣໄຟລ໌ຫຼັງຄາ – kliploks ປະເພດມຸມຈະຕ້ອງບໍ່ຖືກໃຊ້ໃນແຜ່ນ trapezoidal, ແລະ kliplok ປະເພດ T ແມ່ນບໍ່ເຫມາະສົມສໍາລັບໂປຣໄຟລ໌ອື່ນໆ. ຄວາມບໍ່ສອດຄ່ອງເຮັດໃຫ້ການວ່າງແລະການຮົ່ວໄຫຼ.
ຢ່າບີບອັດປະຕູແຂງເກີນໄປ - ປົກກະຕິແລ້ວພວກເຮົາຕັ້ງເປົ້າໄວ້ 20 ຫາ 30 Nm. ໄປເກີນກວ່ານັ້ນ ແລະເຈົ້າຈະຢຽບແຜ່ນເຫຼັກ, ເຊິ່ງເຮັດໃຫ້ການກັນນໍ້າເປື້ອນ.
ແລະເພື່ອຜົນປະໂຫຍດຂອງສະຫວັນ, ຢ່າຂ້າມ sealant. ຊ່ອງຫວ່າງເລັກນ້ອຍລະຫວ່າງ kliplok ແລະຫລັງຄາແມ່ນບ່ອນທີ່ມີນ້ໍາເຂົ້າໄປໃນ, ສະນັ້ນຕື່ມມັນຢ່າງຖືກຕ້ອງ.
ນອກຈາກນັ້ນ, ພະຍາຍາມຫຼີກເວັ້ນການເຮັດວຽກໃນມື້ຝົນ. ຄວາມຊຸ່ມຊື້ນຂ້າພະລັງງານການຕິດຂອງ sealant, ແລະນັ້ນແມ່ນສູດສໍາລັບການຮົ່ວໄຫຼໃນພາຍຫລັງ.

ສິ່ງສຸດທ້າຍ - ຕິດຕາມການກວດກາເປັນປົກກະຕິ. ໃຫ້ລູກກອດ ແລະ sealant ເປັນຄັ້ງດຽວໃນທຸກໆຫົກເດືອນ, ແລະເຮັດຮອບເພີ່ມເຕີມຫຼັງຈາກພະຍຸໃຫຍ່ ຫຼືຫິມະຕົກໜັກ.
ຢ່າປ່ອຍໃຫ້ຂະໜາດຂອງພວກມັນຫຼອກເຈົ້າ – kliploks ເຮັດການຍົກໜັກ. ໄດ້ຮັບປະເພດທີ່ຖືກຕ້ອງແລະຕິດຕັ້ງມັນດີ, ແລະທ່ານຈະມີລະບົບທີ່ໄວ, ຮົ່ວ, ແລະເຊື່ອຖືໄດ້. ເອົາມັນຜິດ, ແລະເຈົ້າຈະຈ່າຍຄ່າມັນ - ການຜະລິດຕ່ໍາ, ຄວາມເສຍຫາຍຂອງມຸງ, ຫຼືຮ້າຍແຮງກວ່າເກົ່າ, ແຜງຈະຂາດ. trick ແມ່ນງ່າຍດາຍ: ຈັບຄູ່ kliplok ຂອງທ່ານກັບມຸງ, ແຫນ້ນມັນຢ່າງຖືກຕ້ອງ, ແລະຢູ່ເທິງສຸດຂອງການບໍາລຸງຮັກສາ.
