Clamps ກາງແລະ End Clamps

ຂໍໃຫ້ມີຄວາມຊື່ສັດ - ເມື່ອຄົນເວົ້າກ່ຽວກັບລະບົບການຕິດຕັ້ງ PV, ຄວາມສົນໃຈທັງຫມົດແມ່ນໄປຫາທາງລົດໄຟ, ເສົາ, ພື້ນຖານ. ແຕ່​ສ່ວນ​ທີ່​ແທ້​ຈິງ​ແລ້ວ​ທີ່​ມີ​ກະ​ດານ​ແສງ​ຕາ​ເວັນ​ຢູ່​ໃນ​ສະ​ຖານ​ທີ່​ແມ່ນ clamps —clamps ກາງແລະທ້າຍ clamps. ທີ່ Xiamen Honor Energy, ພວກເຮົາໄດ້ຢູ່ໃນທຸລະກິດນີ້ມາດົນພໍທີ່ຈະຮູ້ສິ່ງຫນຶ່ງ: ຖ້າ clamps ຂອງທ່ານລົ້ມເຫລວ, array ທັງຫມົດຂອງທ່ານມີບັນຫາ.

ຕົວຍຶດກາງແລະປາຍແມ່ນຫຍັງແທ້, ແລະເປັນຫຍັງທ່ານຕ້ອງການທັງສອງ?

ດ້ວຍຄວາມຊື່ສັດ, ພວກເຂົາທັງສອງເຮັດວຽກຫຼັກດຽວກັນ: ຖືແຜ່ນແສງຕາເວັນລົງໃສ່ທາງລົດໄຟ. ແຕ່ບ່ອນທີ່ພວກເຂົານັ່ງເຮັດໃຫ້ຄວາມແຕກຕ່າງທັງຫມົດ. ຕົວຍຶດກາງເຂົ້າໄປໃນລະຫວ່າງສອງແຜງ.

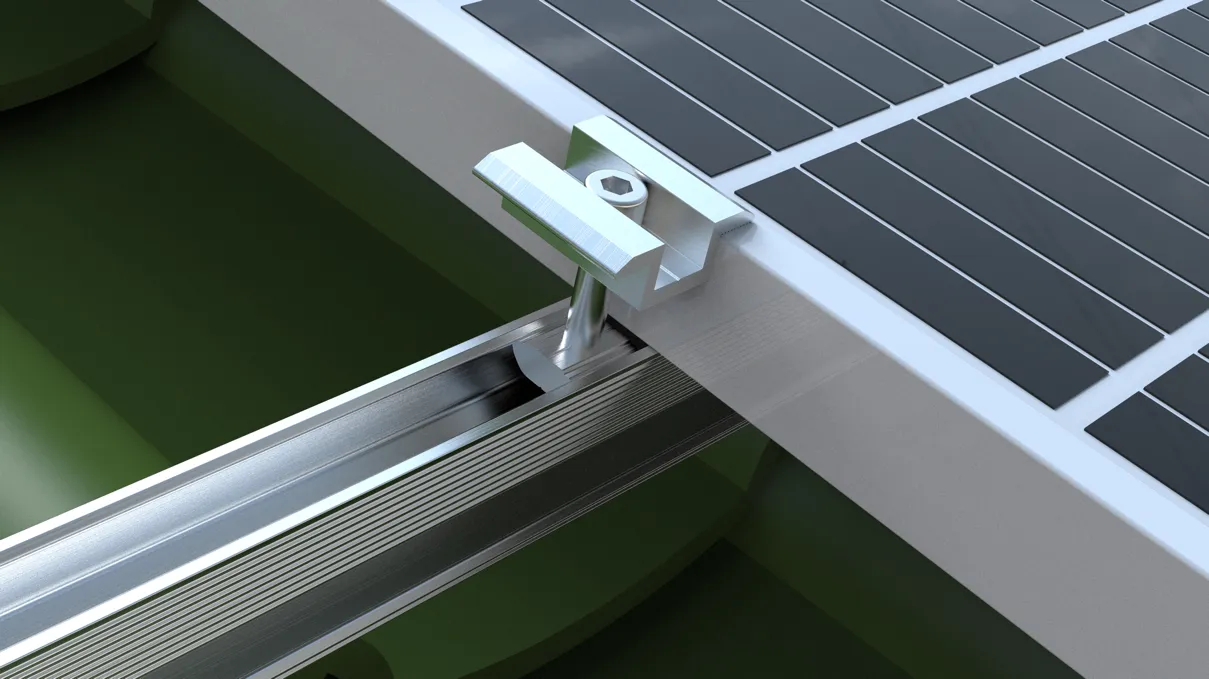

ຮູບພາບນີ້ - ທ່ານມີກະດານຫນຶ່ງຢູ່ເບື້ອງຊ້າຍແລະຫນຶ່ງຢູ່ເບື້ອງຂວາ, ແລະຕົວຍຶດກາງຕັ້ງຢູ່ທາງຂວາໃນຊ່ອງຫວ່າງ, ຈັບຂອບຂອງທັງສອງໃນເວລາດຽວກັນ. ມັນຮັກສາໄລຍະຫ່າງໄດ້ສະເໝີ, ຢຸດແຜງບໍ່ໃຫ້ເລື່ອນອອກຈາກການຈັດຕຳແໜ່ງ, ແລະ ລັອກທຸກຢ່າງໃຫ້ແໜ້ນກັບທາງລົດໄຟໃຕ້ດິນ. ແຕ່ລະກະດານຕ້ອງການສອງອັນນີ້ - ແຕ່ລະດ້ານ. ປາຍ clamps ແມ່ນ bookends ໄດ້. ພວກເຂົາໄປໃນຕອນເລີ່ມຕົ້ນແລະທ້າຍສຸດຂອງແຕ່ລະແຖວ, grabbing ພຽງແຕ່ຂອບນອກຂອງກະດານທໍາອິດແລະສຸດທ້າຍ. ໜ້າທີ່ຂອງພວກມັນແມ່ນເພື່ອຮັກສາແຖວທັງໝົດບໍ່ໃຫ້ເລື່ອນໄປທາງຂ້າງເມື່ອມີລົມແຮງ. ຖ້າບໍ່ມີພວກມັນ, ແຖບແຖວນັ້ນຈະຄ່ອຍໆວ່າງອອກຕາມເວລາ. ດັ່ງ​ນັ້ນ​ໃນ​ເງື່ອນ​ໄຂ​ທໍາ​ມະ​ດາ​: clamps ກາງ​ເຊື່ອມ​ຕໍ່​, ແລະ​ທ້າຍ clamps cap . ໃຊ້ທັງສອງ, ຫຼື array ຂອງທ່ານຈະບໍ່ຢູ່ຮ່ວມກັນດົນນານ. clamps ທ້າຍ (ຍັງເອີ້ນວ່າ clamps ຂ້າງຫຼື clamps ແຂບ) ແມ່ນຕິດຕັ້ງຢູ່ແຄມທາງນອກຂອງແຕ່ລະແຖວຂອງຫມູ່ຄະນະ. ແຕ່ລະຕົວຍຶດຖືເອົາຂອບດ້ານນອກຂອງໂມດູນດຽວເທົ່ານັ້ນ, ເຮັດຫນ້າທີ່ເປັນ "ຫມວກ" ເພື່ອປ້ອງກັນບໍ່ໃຫ້ແຖວທັງຫມົດປ່ຽນໄປຂ້າງຄຽງພາຍໃຕ້ລົມແຮງຫຼືການສັ່ນສະເທືອນ. ຕົວຍຶດທ້າຍຕ້ອງການການອອກແບບທີ່ລະມັດລະວັງຫຼາຍກວ່າຕົວຍຶດກາງເພາະວ່າພວກມັນພຽງແຕ່ຈັບກະດານດຽວ - ພາຍໃຕ້ການໂຫຼດ, ພວກມັນມັກຈະຫມຸນຫຼືເລື່ອນອອກຈາກກອບຖ້າບໍ່ໄດ້ຮັບການວິສະວະກໍາຢ່າງຖືກຕ້ອງ. ໃນຄໍາສັບທີ່ງ່າຍດາຍ: clamps ກາງຈັດການການເຊື່ອມຕໍ່ລະຫວ່າງ panels, ແລະ clamps ທ້າຍຈັດການແຄມ. ທ່ານ​ຕ້ອງ​ການ​ທັງ​ສອງ​ເພື່ອ​ປ່ຽນ​ແຖວ​ຂອງ​ຫມູ່​ຄະ​ນະ​ບຸກ​ຄົນ​ເຂົ້າ​ໄປ​ໃນ​ໂຄງ​ສ້າງ​ດຽວ​, ແຂງ​.

ຂໍ້ມູນຈໍາເພາະ

ເຂົ້າກັນໄດ້ກັບກະດານສ່ວນໃຫຍ່ໃນຕະຫຼາດຂອງພວກເຮົາ clamps ກາງແລະທ້າຍແມ່ນອອກແບບມາເພື່ອຄວາມເຂົ້າກັນໄດ້ສູງສຸດ. ໂມດູນ PV ຕົ້ນຕໍມີຄວາມຫນາຂອງກອບຕັ້ງແຕ່ 30mm ຫາ 50mm, ແລະຜະລິດຕະພັນຂອງພວກເຮົາກວມເອົາເກືອບທັງຫມົດຂອງພວກເຂົາ. ຂະຫນາດກາງຂອງ clamp ມາດຕະຖານ (ຄວາມຫນາຂອງໂມດູນ): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm ມາດຕະຖານ end clamp ຂະຫນາດ (ຄວາມສູງຂອງກອບໂມດູນ): 35mm / 40mm / 45mm / 50mm ຄວາມຍາວ Clamp: ມາດຕະຖານ 40mm, 50mm, 60mm ຄວາມຍາວຕາມຄວາມຮຽກຮ້ອງຕ້ອງການ. Panel spacing (mid clamp): 20mm, 26mm, 28mm, ແລະອື່ນໆ. ພວກເຮົາຍັງສະເຫນີຕົວຍຶດກາງທີ່ສາມາດປັບໄດ້ແລະ clamps ທ້າຍທີ່ສາມາດປັບໄດ້ເຊິ່ງກວມເອົາທັງ 30/34/38/42mm ຫຼື 35/40/45/50mm ໃນຮູບແບບດຽວ. SKUs ຫນ້ອຍລົງໃນສາງຂອງທ່ານ, ເຈັບຫົວຫນ້ອຍລົງຢູ່ໃນບ່ອນເຮັດວຽກ.

ວັດສະດຸແລະການສໍາເລັດຮູບ

ຮ່າງກາຍອາລູມິນຽມ, ແຜ່ນຍຶດຮາດແວສະແຕນເລດນັ່ງຢູ່ກາງແຈ້ງ, ຖືກແດດ, ຝົນ, ແລະອຸນຫະພູມທີ່ປ່ຽນແປງຈາກປີຕໍ່ປີ. ຖ້າວັດສະດຸບໍ່ຖືກຕ້ອງ, ພວກມັນຈະເປັນ rust ໃນສາມຫາຫ້າປີ. clamps ກາງແລະປາຍຂອງພວກເຮົາແມ່ນຜະລິດຈາກໂລຫະປະສົມອາລູມິນຽມ 6063-T5 - ເກຣດອາລູມິນຽມທີ່ໄດ້ຮັບການພິສູດແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາການຕິດຕັ້ງ PV. ມັນສະຫນອງຄວາມເຂັ້ມແຂງ tensile ສູງ, ນ້ໍາຕ່ໍາ, ແລະການຕໍ່ຕ້ານ corrosion ທີ່ດີເລີດ, ມີຊີວິດການບໍລິການຂອງ 20-25 ປີໃນສະພາບແວດລ້ອມນອກ. ການປິ່ນປົວພື້ນຜິວແມ່ນ anodised - ເງິນທໍາມະຊາດຫຼືການສໍາເລັດຮູບທີ່ຊັດເຈນ, ມີຄວາມຫນາຂອງແຜ່ນ oxide ຂອງ 8-10 microns. ຮູບເງົາບາງໆນີ້ປັບປຸງການຕໍ່ຕ້ານ corrosion ຢ່າງຫຼວງຫຼາຍ. ການເຄືອບ anodised ສີດໍາຫຼື electrophoretic ຍັງມີສໍາລັບຄວາມຕ້ອງການພິເສດ. ຮາດແວແມ່ນເຫຼັກສະແຕນເລດ 304 ຫຼື 316 – bolts ແລະແກ່ນຫມາກທີ່ຈະບໍ່ rust ອອກໃນຂະນະທີ່ພາກສ່ວນອາລູມິນຽມຍັງຢູ່ໃນຮູບຮ່າງທີ່ດີ. ແຜ່ນຕ້ານການເລື່ອນແມ່ນເຮັດດ້ວຍຢາງ EPDM (ethylene propylene diene monomer), ວາງໄວ້ລະຫວ່າງ clamp ແລະກອບໂມດູນ. pads ເຫຼົ່ານີ້ໃຫ້ບໍລິການສອງຈຸດປະສົງ: ພວກເຂົາເຈົ້າເພີ່ມທະວີການ friction ເພື່ອປ້ອງກັນການເຄື່ອນໄຫວຂອງກະດານພາຍໃຕ້ການໂຫຼດພະລັງງານລົມ, ແລະພວກເຂົາເຈົ້າ cushion ຜົນບັງຄັບໃຊ້ clamping ເພື່ອຫຼີກເວັ້ນການ scratching ຫຼື deforming ກອບອາລູມິນຽມ. ຢາງ EPDM ແມ່ນທົນທານຕໍ່ UV ແລະທົນທານຕໍ່ອາຍຸ, ປະຕິບັດຄວາມຫນ້າເຊື່ອຖືຈາກ -40 ° C ຫາ 80 ° C.

ພວກເຮົາສະເຫນີປະເພດໃດແດ່?

ທ່ານຄິດວ່າ clamps ກາງແລະ clamps ທ້າຍແມ່ນຂ້ອນຂ້າງກົງໄປກົງມາ - ແລະພວກເຂົາເຈົ້າແມ່ນ, ສ່ວນຫຼາຍແມ່ນ. ແຕ່ໃນໄລຍະປີທີ່ຜ່ານມາ, ພວກເຮົາໄດ້ຮຽນຮູ້ວ່າຂະຫນາດຫນຶ່ງແນ່ນອນບໍ່ເຫມາະສົມກັບທັງຫມົດ. ໂຄງ​ການ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​, ກະ​ດານ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​, ເງື່ອນ​ໄຂ​ຂອງ​ເວັບ​ໄຊ​ທີ່​ແຕກ​ຕ່າງ​ກັນ - ພວກ​ເຂົາ​ເຈົ້າ​ທັງ​ຫມົດ​ຮ້ອງ​ຂໍ​ໃຫ້​ມີ​ບາງ​ສິ່ງ​ບາງ​ຢ່າງ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ເລັກ​ນ້ອຍ​. ດັ່ງນັ້ນ, ນີ້ແມ່ນສິ່ງທີ່ພວກເຮົາເກັບຮັກສາໄວ້ໃນຫຼັກຊັບ: ເຄື່ອງຍຶດກາງມາດຕະຖານ - ເຫຼົ່ານີ້ແມ່ນ workhorses ຂອງທ່ານ. ພວກມັນເຫມາະກັບກະດານຊິລິໂຄນທີ່ເຮັດດ້ວຍຂອບທໍາມະດາ, ປະເພດທີ່ທ່ານເຫັນຢູ່ໃນ 90% ຂອງໂຄງການ. ເຂົ້າກັນໄດ້ກັບຄວາມຫນາຂອງໂມດູນຈາກ 30mm ສິດເຖິງ 50mm. ບໍ່ມີຫຍັງທີ່ແປກປະຫຼາດ, ພຽງແຕ່ແຂງແລະເຊື່ອຖືໄດ້. clamps ປາຍມາດຕະຖານ - ຄວາມຄິດດຽວກັນ, ແຕ່ສໍາລັບຂອບນອກ. ລະດັບຄວາມຫນາດຽວກັນ, ການຕິດຕັ້ງກົງໄປກົງມາດຽວກັນ. ເຂົາ​ເຈົ້າ​ເຮັດ​ໃນ​ສິ່ງ​ທີ່​ເຂົາ​ເຈົ້າ​ຄວນ​ເຮັດ ແລະ​ເຮັດ​ໄດ້​ດີ.

clamps ກາງປັບໄດ້

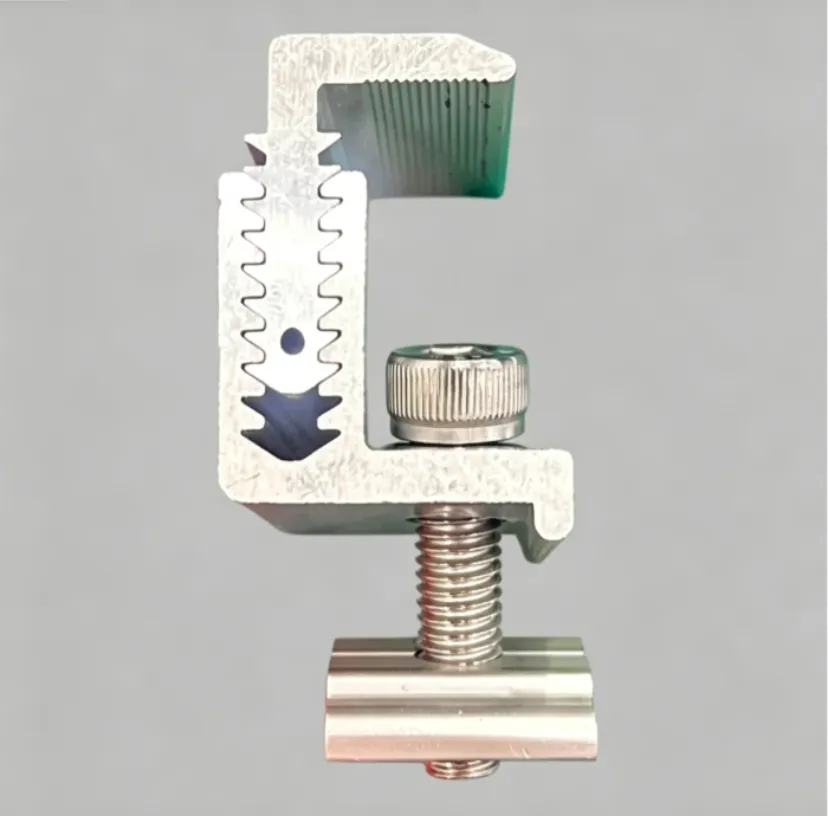

ນີ້ແມ່ນບ່ອນທີ່ສິ່ງທີ່ສະຫລາດ. ຕົວຍຶດດຽວກວມເອົາຄວາມຫນາຫຼາຍ - ບໍ່ວ່າຈະ 30/34/38/42 ມມຫຼື 35/40/45/50 ມມໃນແບບດຽວ. ບໍ່ມີການຄາດເດົາວ່າທ່ານຕ້ອງການຄວາມຫນາໃດ, ບໍ່ຕ້ອງເກັບສີ່ສ່ວນທີ່ແຕກຕ່າງກັນສໍາລັບສີ່ວຽກທີ່ແຕກຕ່າງກັນ. ເອົາຫນຶ່ງກ່ອງແລະທ່ານຈະໄດ້ຮັບການຄຸ້ມຄອງສໍາລັບສະຖານະການສ່ວນໃຫຍ່. clamps ທ້າຍທີ່ສາມາດປັບໄດ້ - ແນວຄວາມຄິດທີ່ສາມາດປັບໄດ້ຄືກັນ, ແຕ່ສໍາລັບຕໍາແຫນ່ງຂອບ. ໃຫ້ທ່ານມີຄວາມຍືດຫຍຸ່ນດຽວກັນຢູ່ປາຍແຖວຂອງທ່ານ. ແຜ່ນບາງໆກາງ ແລະທ້າຍ-ສິ່ງເຫຼົ່ານີ້ເປັນຈຸດພິເສດເລັກນ້ອຍ. ໂມດູນຟິມບາງໆແມ່ນບາງກວ່າແຜ່ນຜລຶກມາດຕະຖານ - ພວກເຮົາກໍາລັງເວົ້າເຖິງ 5 ຫາ 7.7 ມມ. clamps ປົກກະຕິຈະບໍ່ຈັບພວກມັນຢ່າງຖືກຕ້ອງ. ດັ່ງນັ້ນ, ພວກເຮົາເຮັດການອຸທິດຕົນທີ່ມີຮູບຮ່າງຂອງຄາງກະໄຕແຄບລົງ, ອອກແບບໂດຍສະເພາະເພື່ອຍຶດແຜ່ນຮູບເງົາບາງໆຢ່າງປອດໄພໂດຍບໍ່ມີການທໍາລາຍແຄມ. ນັ້ນແມ່ນເສັ້ນຂອງພວກເຮົາ. ຖ້າທ່ານຕ້ອງການບາງສິ່ງບາງຢ່າງທີ່ຢູ່ນອກການສະເຫນີມາດຕະຖານເຫຼົ່ານີ້ - ຄວາມຫນາທີ່ບໍ່ແມ່ນມາດຕະຖານ, ຄວາມຍາວສະເພາະ, ສໍາເລັດຮູບໂດຍສະເພາະ - ພວກເຮົາສາມາດດໍາເນີນການແບບກໍານົດເອງໄດ້ເຊັ່ນກັນ.

ການຕິດຕັ້ງ

ງ່າຍດາຍ, ໄວ, ບໍ່ຈໍາເປັນຕ້ອງເຈາະການຕິດຕັ້ງ Clamp ແມ່ນກົງໄປກົງມາ - ບໍ່ມີການເຈາະເຂົ້າໄປໃນກະດານດ້ວຍຕົນເອງ. ຂັ້ນຕອນມາດຕະຖານ: ຕິດລາງລົດໄຟ (U-channel, C-channels, ຫຼື rails ອາລູມິນຽມ) ກັບໂຄງສ້າງສະຫນັບສະຫນູນ, ວາງກະດານ PV ເທິງ, ວາງກາງ clamps ລະຫວ່າງຫມູ່ຄະນະທີ່ຕິດກັນແລະ clamps ທ້າຍຢູ່ຂອບນອກ, ຫຼັງຈາກນັ້ນ tightened bolts. ແຕ່​ລະ​ໂມ​ດູນ​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ສອງ clamps ກາງ​, ແລະ​ແຕ່​ລະ​ແຖວ​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ສອງ clamps ສຸດ​ທ້າຍ​. ແຮງບິດແຫນ້ນທີ່ແນະນໍາແມ່ນ 8-15 N·m, ຂຶ້ນກັບຄວາມຫນາຂອງໂມດູນແລະເງື່ອນໄຂຂອງສະຖານທີ່. ວ່າງເກີນໄປ, ແລະຫມູ່ຄະນະຈະປ່ຽນໃນລົມ; ແຫນ້ນເກີນໄປ, ແລະທ່ານມີຄວາມສ່ຽງທີ່ຈະທໍາລາຍກອບໂມດູນ. ຄໍາແນະນໍາ torque ລະອຽດແມ່ນລວມຢູ່ໃນການຂົນສົ່ງທຸກຄັ້ງ.

ຄໍາຮ້ອງສະຫມັກ

ຈາກຊັ້ນດາດຟ້າໄປຫາບ່ອນຈອດລົດ, carports ກັບ BIPV mid-clamps ແລະ clamps ທ້າຍແມ່ນຖືກນໍາໃຊ້ໃນເກືອບທຸກປະເພດຂອງການຕິດຕັ້ງ PV. PV ຊັ້ນດາດຟ້າທີ່ແຈກຢາຍ: ມຸງເຫຼັກ Corrugated, ມຸງຊີມັງຮາບພຽງ, ມຸງດ້ວຍກະເບື້ອງ - ຍຶດເກາະທີ່ປອດໄພກັບລາງລົດໄຟ. ຟາມແສງຕາເວັນທີ່ຕິດຢູ່ກັບພື້ນດິນ: ຫລາຍສິບພັນແຜ່ນທີ່ເຊື່ອມຕໍ່ໂດຍກະດານທີ່ມີຕົວຍຶດກາງແລະທ້າຍ. ຈະເປັນແນວໃດກ່ຽວກັບ carports? ເລື່ອງດຽວກັນ - ກະດານເຂົ້າໄປໃນໂຄງສ້າງ carport, ແລະ clamps ເຮັດສິ່ງທີ່ເຂົາເຈົ້າເຮັດສະເຫມີ: ຖືທຸກສິ່ງທຸກຢ່າງລົງ.

BIPV ແມ່ນແຕກຕ່າງກັນເລັກນ້ອຍເພາະວ່າຕົວຈິງແລ້ວກະດານແມ່ນສ່ວນຫນຶ່ງຂອງການກໍ່ສ້າງຕົວມັນເອງ. ແຕ່ເດົາຫຍັງ? ທ່ານຍັງຕ້ອງການ clamps. ພວກມັນບໍ່ແມ່ນທາງເລືອກ.

ແລະດ້ວຍຄວາມຊື່ສັດ, ມັນບໍ່ສໍາຄັນຖ້າຫາກວ່າທ່ານກໍາລັງໃຊ້ໂມດູນແກ້ວດຽວຫຼືສອງແກ້ວ, ວາງຫຼືອຽງ - clamps ກາງແລະ end-clamps ແມ່ນກາວທີ່ຮັກສາ array ທັງຫມົດບໍ່ໃຫ້ແຕກ. ຖ້າບໍ່ມີພວກມັນ, ເຈົ້າບໍ່ມີຫຍັງນອກເໜືອໄປຈາກກະດານວ່າງ.

ເປັນຫຍັງຕ້ອງເລືອກຜະລິດຕະພັນຂອງພວກເຮົາ?

ພວກ​ເຮົາ​ຈະ​ບໍ່​ເຄືອບ​ນ້ຳ​ຕານ— Xiamen Honor Energy ໄດ້​ດຳ​ເນີນ​ທຸ​ລະ​ກິດ​ຕິດ​ຕັ້ງ PV ມາ​ເປັນ​ປີ​ແລ້ວ. ພວກເຮົາຮູ້ຢ່າງແນ່ນອນວ່າສິ່ງທີ່ຜິດພາດໃນການຕິດຕັ້ງແສງຕາເວັນ. Clamps ອາດຈະນ້ອຍ, ແຕ່ພວກມັນລົ້ມເຫລວຫຼາຍກວ່າທີ່ຄົນຄາດຫວັງ. screws ວ່າງ, ຢາງອາຍຸ, ເຄືອບ anodized - ຫນຶ່ງໃນລາຍລະອຽດເຫຼົ່ານີ້ສາມາດປະນີປະນອມຄວາມປອດໄພຂອງ array ທັງຫມົດ. ນັ້ນແມ່ນເຫດຜົນທີ່ພວກເຮົາບໍ່ຕັດມຸມໃສ່ວັດສະດຸ: ອາລູມິນຽມ 6063-T5, ສະແຕນເລດ 304, ແລະຢາງ EPDM - ທັງຫມົດແມ່ນການແກ້ໄຂມາດຕະຖານອຸດສາຫະກໍາ. anodising ທີ່ເຫມາະສົມຫມາຍຄວາມວ່າ 20 ປີຂອງການບໍລິການກາງແຈ້ງໂດຍບໍ່ມີບັນຫາ. ຂໍ້ມູນຈໍາເພາະຂອງພວກເຮົາກວມເອົາສ່ວນຫຼວງຫຼາຍຂອງແຜງຢູ່ໃນຕະຫຼາດ - ຄວາມຫນາ 30mm ຫາ 50mm, ໂດຍພື້ນຖານແລ້ວກວມເອົາທັງຫມົດ. ແລະຖ້າທ່ານຕ້ອງການຂະຫນາດທີ່ກໍາຫນົດເອງ, ພວກເຮົາສາມາດເຮັດໄດ້ເຊັ່ນກັນ. Clamps ມີຂະຫນາດນ້ອຍ. ແຕ່​ຢ່າ​ປະ​ເມີນ​ເຂົາ​ເຈົ້າ. ຖ້າທ່ານຕ້ອງການ clamps ທີ່ເຊື່ອຖືໄດ້ທີ່ຈະບໍ່ເຮັດໃຫ້ທ່ານຕົກ, ຕິດຕໍ່ໄດ້.
